Roland GR-55 – AUX INPUT UPGRADE KIT
We are working on the translation of the English manual into Slovak for installing the AUX IN card 🙂
You can get all the information about buying this card at the email address:
Všetky informácie ku kúpe tejto karty získate na email adrese:
Chen Wang <chen.wang.auxinput@gmail.com>
Images and translated text are drawn from (Obrázky a preložený text sú čerpané od) : Chen Wang
• Táto doska umožňuje získať AUX IN na pripojenie štandardnej gitary/basu (nie hexafonického).
• S týmto AUX IN je možné používať GR-55 ako bežný gitarový pedalboard so všetkými náplasťami, ktoré využívajú NORMÁLNE PU efekty, NEFUNGUJE so synth patchami (PCM a COSM), pre ktoré je potrebný hexafonický pickkup
• AUX IN je narábaný s rovnakým ziskom a impedanciou ako vstup jack GK3.
• GK3 a AUX IN možno používať súčasne.
• Pri používaní AUX IN spolu s GK3 sa volume (hlasitosť) GR-55 upraví pomocou gombíka volume GK3.
• AUX IN je možné použiť aj bez pripojenia GK3, v tomto prípade bude hlasitosť GR-55 nastavená na maximum a musí byť nastavený použitým prístrojom.
• Doska AUX IN používa rovnaký 1⁄4” originálny typ jack ako GR-55.
• Doska AUX IN používa rovnaký JRC2068 OPAMP ako GK3.
Dotaz na to, že mám nainštalovaný už aj subsonický filter – odpoveď:
Vysvetlenie: ak ste namontovali podzvukový filter, ako je uvedené vo videu, mali by ste ho posunúť, aby ste uvoľnili miesto pre pomocný vstup. Som si istý, že miesta je viac než dosť.
Karta AUX IN musí byť pripojená ako na fotkách, ktoré prikladám. Pripojenia subsonického filtra sa nemenia, spájkovanie musí byť vykonané len na 13 pinovej doske GK.

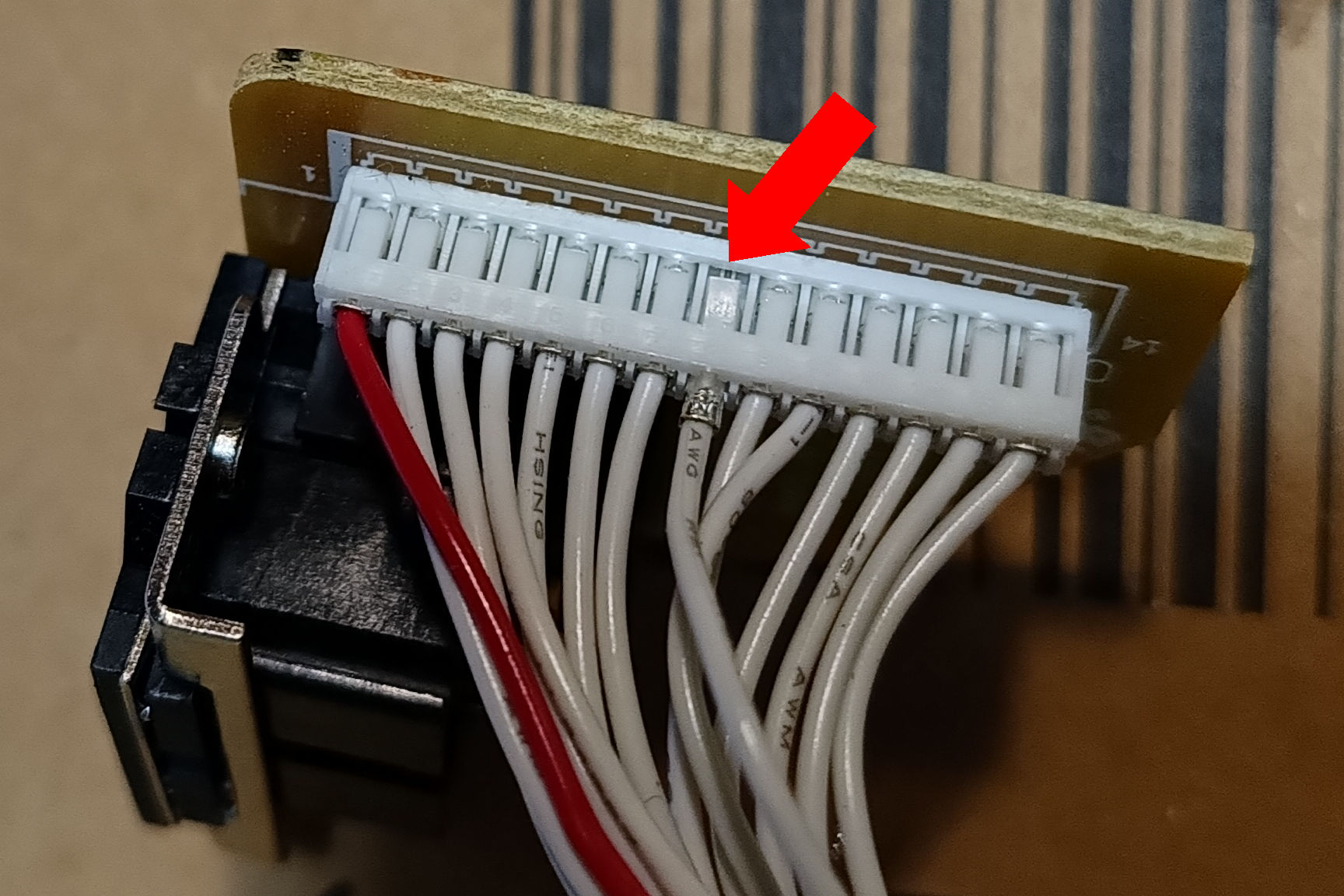

1) Kábel označený na fotke 7/8 (červená šípka) musíte odspájkovať z 13pin GK PCB

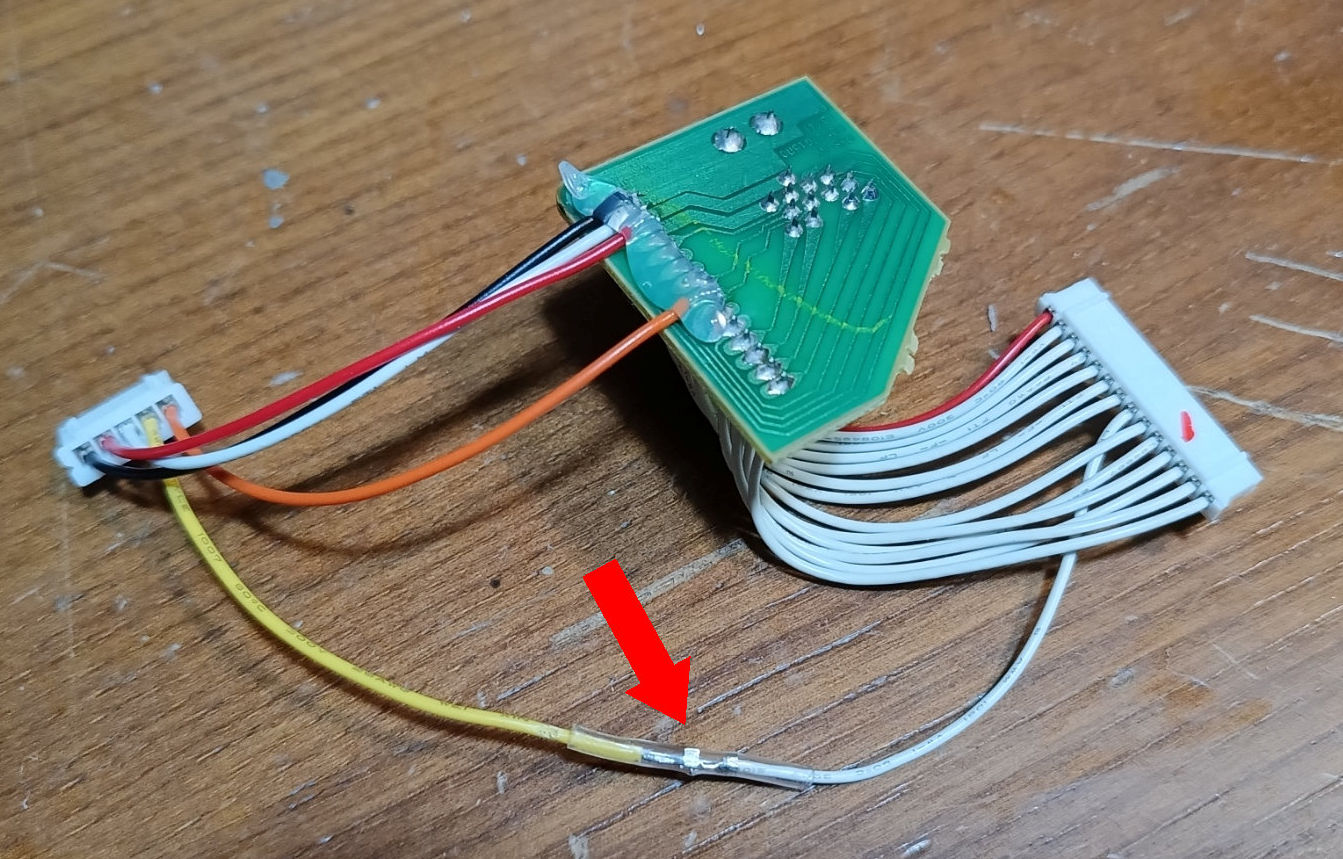

2) Potom pripojte kábel, ktorý ste odspájkovali, k žltému káblu (foto 5)
3) Potom spájkujte čierne, biele a oranžové káble, ako je znázornené na obrázku 6.
Po dokončení budú pripojenia pre AUX IN tie, ktoré sú viditeľné na fotografii, ktorú prikladám
4) Zložte všetky diely a zatvorte GR-55.
Na preklade anglického manuálu pre inštaláciu AUX IN karty sa pracuje 🙂
We are working on the translation of the English manual into Slovak for installing the AUX IN card 🙂
Normal PU AUX IN – GR-55 upgrade kit – SK manuál
Základná charakteristika a popis
• Táto doska vám umožňuje získať AUX IN na pripojenie štandardnej gitary/basgitary (nie hexafonickej).
• AUX IN je napájaný s rovnakým zosilnením a impedanciou ako jackový vstup GK3.
• GK3 a AUX IN môžu byť použité súčasne.
• Keď používate AUX IN spolu s GK3, hlasitosť GR-55 bude upravená ovládačom – gombíkom VOLUME na GK3.
• AUX IN je možné použiť aj bez pripojenia GK3, v tomto prípade hlasitosť GR- 55 sa nastaví na maximum a musí sa upraviť použitým prístrojom.
• Doska AUX IN používa rovnaký 1⁄4” jack originálny typ ako GR-55.
• Doska AUX IN používa rovnaký OPAMP JRC2068 ako GK3.
Tabuľka funkcií GK3 SELECT SWITCH pri použití AUX IN spolu s GK3 (pri niektorých nástrojoch môže byť správanie odlišné):
Pokyny na inštaláciu
1. Otvorte GR-55 a vyberte dosku GK3.

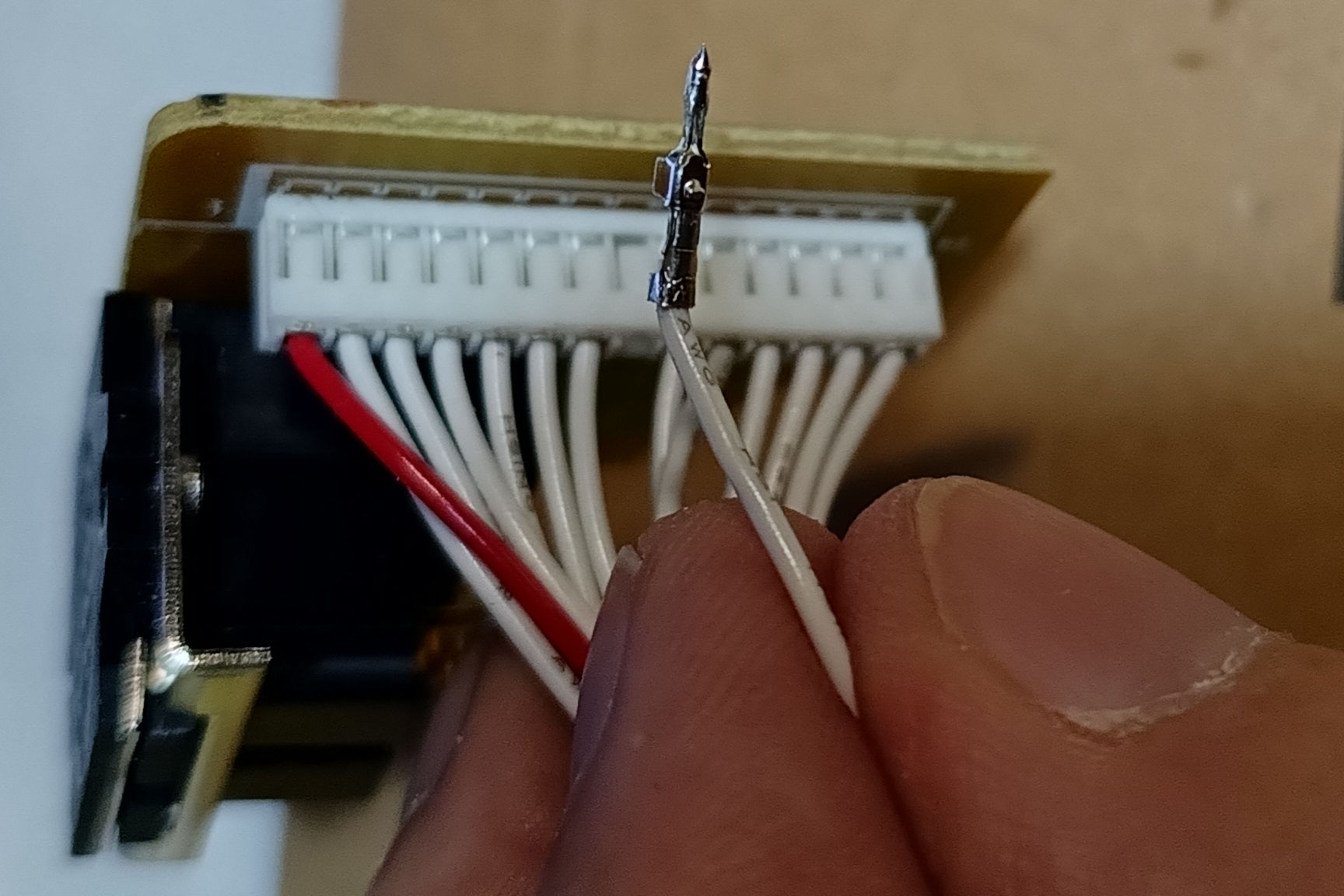

2. Odspájkujte kolík č. 8:
3. Prispájkujte žltý VRATNÝ vodič k predchádzajúcemu odpojenému kolíku a ochráňte ho teplom zmršťovacou alebo elektrickou páskou.

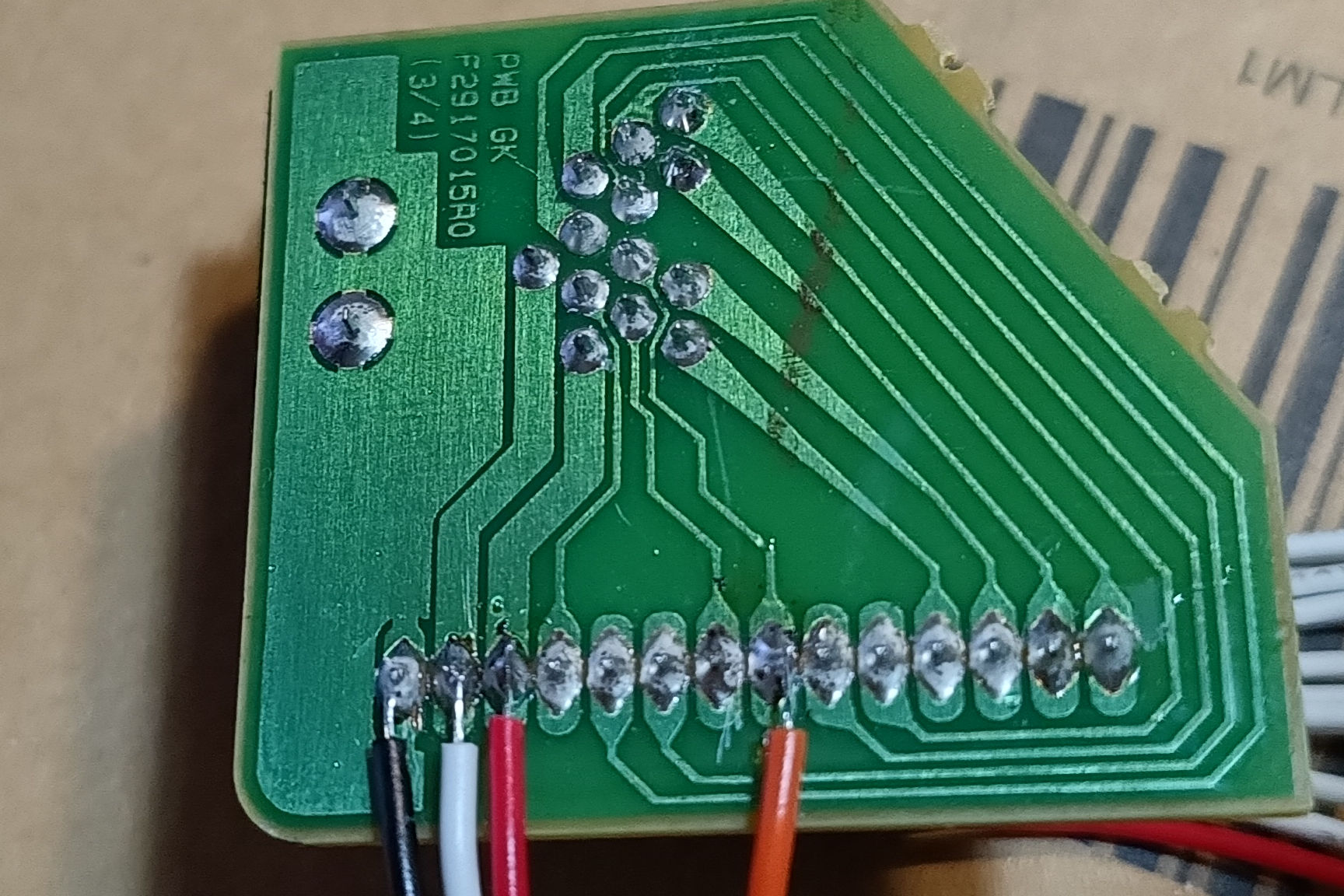

4. Prispájkujte ostatné káble s ohľadom na farby ako na fotografii:
1) BLACK GND (čierny)
2) WHITE -7V (biely – na obrázku viac menej šedý)
3) RED +7V (červený)
8) ORANGE SEND (oranžový)
Poznámka: Skontrolujte úspešnosť spájkovania a overte, či medzi susednými plôškami nie sú žiadne skraty.

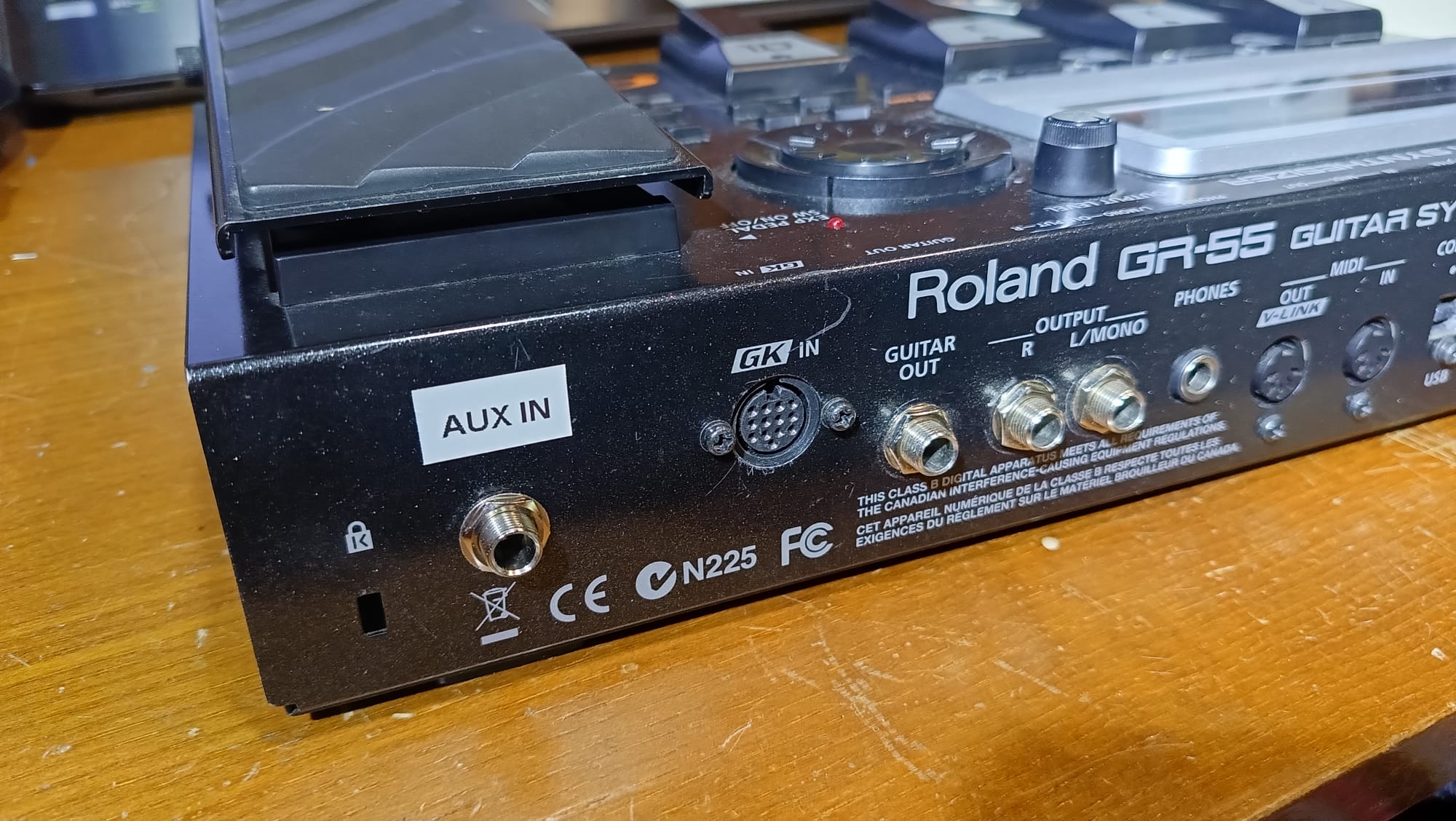

5. Vyvŕtajte otvor s priemerom 9,2 mm do panelu GR55 zarovnaný s ostatnými konektormi:

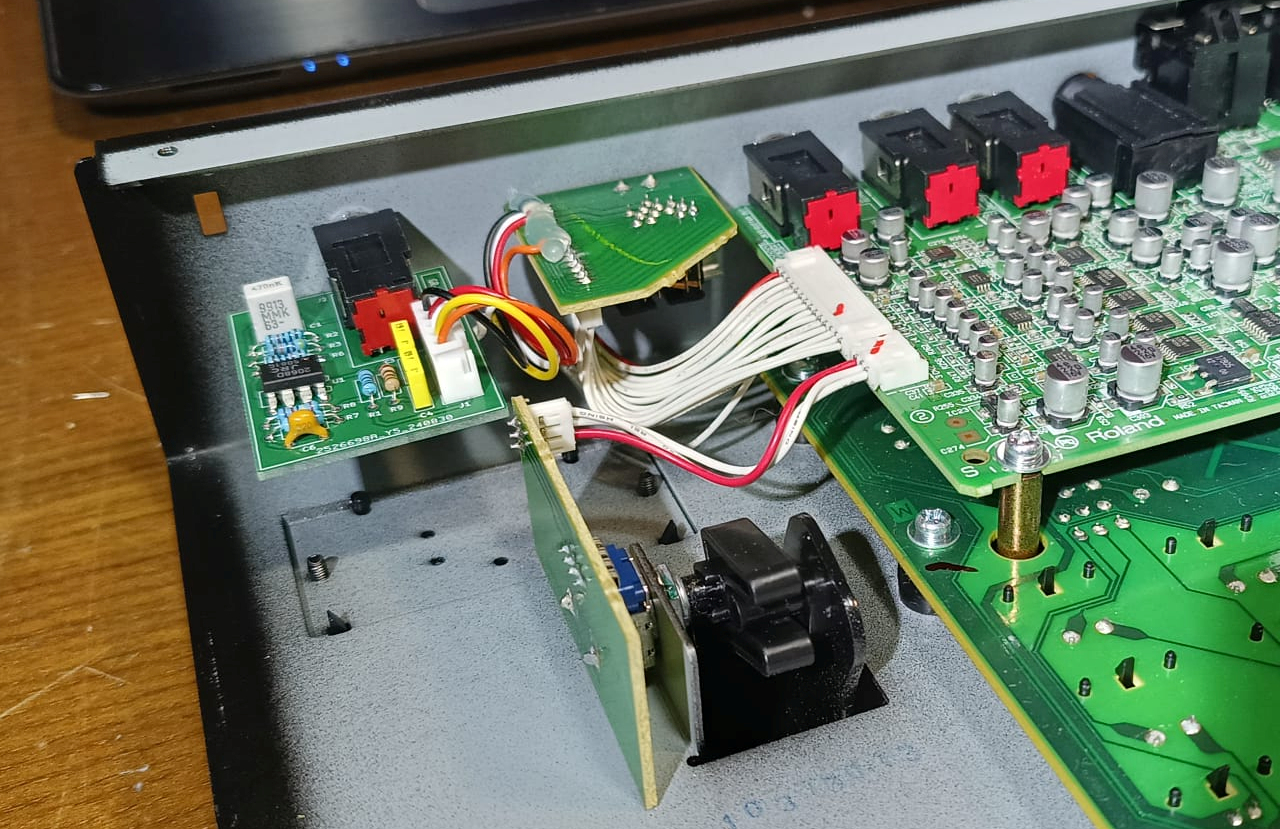

6. Namontujte dosku tak, ako je to znázornené na obrázku a utiahnite maticu, potom znova namontujte všetky časti GR-55:
Pozor!
!! Všetky operácie sú na vlastné riziko užívateľa, zásahom sa ruší záruka !!
